隨著集成電路工藝制程技術的不斷發展，為了提高集成電路的集成度，同時提升器件的工作速度和降低它的功耗，半導體工藝的特征尺寸不斷縮小，晶體管的柵、源和漏有源區的尺寸也會相應縮小，而它們的等效串聯電阻會相應變大，從而影響電路的速度。為了改善等效串聯電阻，半導體業界先后發展出金屬硅化物工藝技術Polycide和Salicide。
最先出現的金屬硅化物工藝技術是Polycide工藝技術，Polycide工藝技術是為了改善多晶硅柵的等效串聯電阻和接觸孔的接觸電阻，Polycide工藝技術僅僅在多晶硅柵上形成金屬硅化物，源和漏有源區不會形成金屬硅化物，所以它沒有辦法改善晶體管源和漏有源區的等效串聯電阻和接觸孔的接觸電阻。為了改善晶體管源和漏有源區的等效串聯電阻和接觸孔的接觸電阻而發展出Salicide工藝技術，Salicide工藝技術不僅在多晶硅柵上形成金屬硅化物，而且在源和漏有源區也會形成金屬硅化物，它同時改善晶體管的柵、源和漏有源區的等效串聯電阻和接觸孔的接觸電阻。
本文摘選自《集成電路制造工藝與工程應用》第三章第五節的內容，這部分內容簡單介紹了Polycide工藝技術、Salicide工藝技術和SAB工藝技術的原理，并以納米級工藝形成ESD器件和Non-Salicide器件為例介紹SAB和Salicide工藝技術的工程應用。
1.1金屬硅化物工藝技術
首先引起半導體業界重視的多晶硅柵的等效串聯電阻，多晶硅柵的電阻率比較高，雖然柵等效串聯電阻不會損害電路的直流特性，但是它會影響器件的高頻特性。在CMOS工藝制程中，多晶硅柵的厚度是2.5k?~3k?，對于厚度為3k?的多晶硅柵，它的方塊電阻高達36ohm/sq。對于一個寬度W=10um和溝道長度L=0.35um的器件，柵極的串聯電阻是1028.6ohm/sq，器件柵極等效串聯電阻會造成非常大的RC延時。為了降低多晶硅柵和有源區的方塊電阻，金屬硅化物（Silicide）工藝技術被開發出來并廣范應用在半導體工藝制程 。Silicide是由金屬和硅經過化學反應形成的一種金屬化合物，其導電特性介于金屬和硅之間。最先應用于半導體工藝制程的Silicide材料是多晶硅金屬硅化物(Polycide)，Polycide是指僅僅在多晶硅柵上形成金屬硅化物，源和漏有源區不會形成金屬硅化物。業界利用多晶硅和Polycide的雙層結構代替多晶硅柵，從而降低多晶硅的方塊電阻。Polycide的材料是硅化鎢（WSi2），對于厚度1K?的多晶硅和1.5K?的Polycide的雙層結構的方塊電阻大約是3ohm/sq。
當半導體工藝的特征尺寸縮小到深亞微米以下時，晶體管源和漏有源區的尺寸寬度不斷縮小導致器件的有源區串聯電阻不斷增大，另外后端互連接觸孔的尺寸也不斷縮小，隨著接觸孔尺寸的不斷縮小，單個接觸孔的接觸電阻也不斷升高，對于0.25μm工藝技術平臺的接觸孔，它的尺寸達到0.32μm以下，單個接觸孔的接觸電阻已經升高到200ohm以上了。為了降低有源區的串聯電阻和接觸電阻，也需要在有源區上形成金屬硅化物，該技術是利用金屬（Ti、Co和NiPt等）與直接接觸的有源區和多晶硅柵的硅反應形成Silicide，金屬不會與接觸的SiO2、Si3N4和SiON等介質材料發生反應，所以Silicide能夠很好地與有源區和多晶硅柵對準，把同時在有源區和多晶硅柵上形成Silicide的技術稱為自對準金屬硅化物（Self Aligned Silicide - Salicide）。
1.2 Polycide工藝技術
Polycide工藝技術是指在器件的柵極上形成金屬硅化物薄膜，柵極由一定厚度的多晶硅薄膜和金屬硅化物薄膜組成。Polycide工藝技術僅僅會在多晶硅柵上形成金屬硅化物減小柵極的電阻，而不會改變有源區的電阻。
Polycide工藝技術主要應用在特征尺寸在亞微米的集成電路制造工藝。Polycide工藝技術的工藝實現過程是首先通過LPCVD淀積多晶硅薄膜，然后再通過LPCVD在多晶硅上淀積金屬硅化物WSi2薄膜。WSi2反應的氣體源是SiH2Cl2和WF2，反應的溫度是550℃，它的化學反應式是：7SiH2Cl2 2WF6 2WSi2 3SiF4 14HCl。WSi2的熱穩定性非常好，它的阻值并不會隨著工藝溫度而改變。
硅和金屬硅化物存在相互擴散的問題，對于Polycide工藝技術，淀積的是WSi2金屬，多晶硅和WSi2的相互擴散可以促使多晶硅和WSi2更好的結合，并不會影響器件性能和柵極的電性。另外，Polycide只淀積在Poly層上，多晶硅柵的摻雜類型不會影響Polycide的阻值，所以設計上不會區分n型或者p型多晶硅電阻。
為了更好的理解Polycide工藝技術，請參考第四章第一節亞微米工藝中Polycide的工藝步驟。如圖3-103所示，是亞微米及以上工藝制程技術形成Polycide的剖面圖。
圖3-103 亞微米及以上工藝制程技術形成Polycide的剖面圖
1.3 Salicide工藝技術
Salicide工藝技術是在標準的CMOS工藝技術的基礎上增加硅金屬化的相關工藝步驟，Salicide工藝步驟是完成源和漏離子注入后進行的。形成Salicide的基本工藝步驟是首先利用物理氣相淀積（Physical Vapor Deposition - PVD）在多晶硅柵和有源區上淀積一層金屬（Ti，Co和NiPt等）。然后進行兩次快速熱退火處理（RTA）以及一次選擇性濕法刻蝕處理，最終在多晶硅表面和有源區表面形成Salicide，金屬硅化物包括TiSi2，CoSi2和NiPtSi等薄膜。金屬Ti，Co或NiPt不會跟介質材料反應形成金屬硅化物，只會與直接接觸的多晶硅和有源區反應形成金屬硅化物。與Polycide不同的是Salicide工藝技術會在多晶硅和有源區同時形成Salicide，降低它們的方塊電阻和接觸電阻，在設計上可以得到更小串聯電阻，減小RC延時，提高電路的速度。
為什么需要兩次RTA呢？以Ti-Salicide工藝為例，首先淀積一層Ti薄膜，然后再淀積一層TiN薄膜覆蓋在Ti薄膜上，淀積TiN薄膜的目的是防止Ti在快速熱退火處理時流動。第一次RTA-1的溫度比較低，只有450~650℃，Ti只會與有源區或者多晶硅的硅反應形成高阻態的金屬硅化物Ti2Si，它是體心斜方晶系結構，它是C49相，Ti不會和氧化硅反應生成金屬硅化物，所以可以利用選擇性濕法刻蝕去除表面的TiN薄膜和氧化硅上沒有反應的Ti薄膜。第二次RTA-2溫度很高，最低也要750℃，有的工藝平臺要求高達950℃，RTA-2可以將C49相的高阻態金屬硅化物Ti2Si轉化為低阻的C54相金屬硅化物TiSi2，C54相是面心斜方晶系結構，它的熱力學特性很好，非常穩定。如果只通過一次RTA生成低阻的金屬硅化物TiSi2，那么這個步驟的RTA的工藝溫度會很高，在如此高溫的環境下，硅可以沿著TiSi2的晶粒邊界進行擴散，導致氧化硅邊界上面的TiSi2過度生長，濕法刻蝕無法去除氧化物上的金屬硅化物，而造成短路。如圖3-104所示，是經過兩次不同溫度的RTA工藝步驟，只在源、漏和柵上形成Salicide。如圖3-105所示，是只經過一次高溫的RTA，在STI和側墻上也形成Salicide，造成短路。
圖3-104在源、漏和柵上形成Salicide
圖3-105在STI和側墻上形成Salicide
如圖3-106所示，是Salicide工藝技術中兩次RTA工藝的溫度相位圖。第一次RTA-1使金屬與硅反應形成相位C49的高阻態金屬硅化物Ti2Si、Co2Si或者Ni2PtSi，它的反應溫度小于T1，T1（Ti）> T1（Co）> T1（NiPt）。然后用濕法刻蝕（刻蝕的酸是NH4OH和H2O2）去除氧化物上未反應的金屬，防止橋連短路。第二次RTA-2需要更高的溫度T2，把相位C49轉化為C54的低阻金屬硅化物生成TiSi2/CoSi2/ NiPtSi2，T2（Ti）> T2（Co）> T2（NiPt）。
圖3-106 Salicide工藝技術中兩次RTA工藝的溫度相位圖
Ti-Salicide有一個致命的缺點，隨著Salicide厚度的降低或者線寬的減小，Ti-Salicide由C49相位轉化為C54相位的臨界溫度T1會升高，而C54相位發生團塊化的臨界溫度T2反而會降低，以致于會出現T1=T2的臨界點，甚至?xí)霈F(xiàn)T2小于T1的情況，如圖3-107所示，是T1和T2隨silicide厚度或線寬變化圖。如果出現T2小于T1的情況，Ti-Salicide 出現C49相位后就會直接發生團塊化，根本就不存在C54相位這個區間，也就是根本找不到降低金屬硅化物電阻的工藝條件，所以只有大尺寸的工藝才會采用Ti-Salicide工藝技術，例如特征尺寸為0.5μm~0.25μm的工藝技術。而Co-Salicide可以有效避免這種直接發生團塊化現象，所以特征尺寸為0.18μm~65nm的工藝技術都采用Co-Salicide工藝技術。另外由于特征尺寸為65nm以下的工藝技術需要特別考慮熱量的問題，所以選擇NiPt-Salicide工藝技術，因為NiPt-Salicide工藝技術的RTA工藝溫度比Co-Salicide工藝低。
圖3-107 T1和T2隨Silicide厚度或線寬變化圖
另外硅和金屬還存在互擴散的問題，對于Ti-Salicide工藝技術，淀積的金屬是Ti，在形成硅化物的過程中，硅是主要擴散物，在邊緣處可以參與反應的硅相對來說會少一點，所以邊緣形成的金屬硅化物的厚度就會相應變薄，那么邊緣的薄層電阻就會相應變大，表現出來的特性就是金屬硅化物的邊緣的電阻較大。對于線寬為0.18μm以下的工藝技術，這種特性會非常嚴重。除了邊界處金屬硅化物電阻增大的問題，另外硅會擴散到金屬上，引起的橋接問題。由于硅擴散到金屬中的速度大于金屬擴散到硅中的速度，所以金屬硅化物不僅會在金屬與硅的直接接觸面形成，還會在氧化物上形成造成橋接，例如STI和側墻上。雖然STI和側墻上Ti金屬并不與硅直接接觸。當初始的硅金屬化反應發生在純N2氣氛中進行時，可以阻止硅化物在橫向上的生長。另外金屬Co和NiPt可以有效的避免上述效應，這是0.18μm ~ 65nm工藝技術選擇用Co代替Ti的原因。
Co-Salicide對線寬控制比Ti-Salicide好，RTA1的溫度是300~370℃，形成C49相位的金屬硅化物Co2Si，當溫度大約為500℃時Co2Si轉化為CoSi，然后在700℃或者更高的溫度下形成C54相位的金屬硅化物CoSi2。在低溫時Co是主要擴散物，Co進入界面與硅反應，這樣Co2Si橫向擴散比Si2Ti的小，但是在高溫時CoSi轉化為CoSi2，硅是主要擴散物。
摻雜類型會對Salicide的阻值產生影響，n型區和p型區的方塊電阻是不同。對于n型區，會形成較薄的金屬硅化物，所以n型區的方塊電阻較大，而p型區的情況相反，所以設計上要區分n型或者p型電阻。
另外雜質在Salicide中的擴散速度非?？?，所以在多晶硅中的摻雜物容易進入金屬硅化物層，而流串至其他地方。多晶硅會因為摻雜物的流失而產生嚴重的空乏效應。對于CMOS工藝，則會有p型和n型摻雜物的相互污染，導致MOS晶體管的閾值電壓發生改變。
對于65nm以下的Ni-Salicide，首先在低溫下形成Ni2Si，隨著溫度升高再形成NiSi。由于NiSi具有熱不穩定性，當溫度高于400℃時最終形成穩定的化合物NiSi2，在這個過程中Ni是主要擴散物，導致NiSi2深入襯底形成短路，會形成漏電問題，這種現象稱為NiSi侵蝕襯底。為了改善該問題，在Ni靶材中加入5~10%的Pt，也就是利用NiPt的合金靶材代替純Ni靶材，最終形成NiPt-Salicide。
1.4 SAB工藝技術

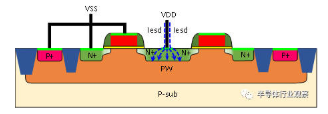

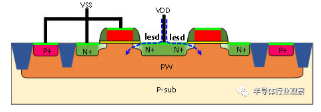

Salicde工藝技術是利用金屬與多晶硅和有源區硅反應，同時在多晶硅柵和有源區形成金屬硅化物，它是自對準的工藝。雖然金屬硅化物可以降低電路的串聯電阻，但是金屬硅化物對于ESD器件和較高阻抗的電阻是有害的，為了得到相同的電阻阻值，金屬硅化物電阻比非金屬硅化物電阻需要更多的面積，形成金屬硅化物的ESD器件會導致ESD電流在器件表面流動，燒毀ESD器件。如圖3-108所示，是ESD電流沿低阻的金屬硅化物表面流動，造成發熱燒毀器件。如圖3-109所示，是在沒有金屬硅化物的區域，當ESD電流沿有源區某個方向流動，造成該方向硅發熱和電阻升高，ESD電流會更傾向于流向電阻低的區域，所以ESD電流會沿有源區各個方向均勻地流動，從而達到保護器件的目的。
圖3-108 ESD電流沿金屬硅化物表面流動
圖3-109 ESD電流沿有源區各個方向流動
為了得到高阻抗的有源區電阻、高阻抗的多晶硅電阻和高性能的ESD器件，需要形成較高阻抗的非金屬硅化物區域，通常把這些較高阻抗的區域稱為Non-Salicide區域，把這些沒有形成金屬硅化物的器件稱為Non-Salicide器件。為了形成Non-Salicide器件，需要利用金屬只會與多晶硅和有源區硅反應而不會與介質層反應的特點，在進行Salicide工藝流程前淀積一層介質層覆蓋在Non-Salicide區域，防止這些區域形成Salicide，這種為了形成Non-Salicide器件的技術稱為自對準硅化物阻擋層技術（Self-Aligned Block - SAB），也可以稱為電阻保護氧化層（Resist Protection Oxide - RPO）。SAB薄膜的材料包括富硅氧化物SRO（Silicon Rich Oxide）、SiO2、SiON和Si3N4。其中，SRO薄膜的硅含量比常規的氧化硅薄膜大，SRO的制備與常規氧化硅大致相同，都可以通過PECVD淀積，氣體源是SiH4、O2和Ar。其中SiH4和O2的比率設置成高于形成常規氧化硅所用的比率，另外可以用Si2H6和TEOS（四乙基硅烷）取代SiH4，也可以用N2O或者O3取代O2。淀積SiON的氣體源是SiH4、N2O和Ar，淀積Si3N4的氣體源是SiH4、N3H和Ar。
為了得到Non-Salicide器件，需要在傳統的CMOS工藝流程中增加一道SAB工藝步驟。SAB的工藝流程包括利用PECVD淀積硅化物例如SRO或者SiO2，還有SAB光刻處理（保留Non-Salicide區域光刻膠，去掉Salicide區域光刻膠），以及SAB刻蝕處理（去掉Salicide區域的氧化硅，為下一步形成Salicide做準備）。SAB刻蝕處理包括干法刻蝕和濕法刻蝕。
為什么SAB刻蝕利用干法刻蝕和濕法刻蝕結合呢？因為干法刻蝕是利用帶電離子漿轟擊的方式去除氧化硅，它既包括物理的轟擊也包括化學反應的過程，如果直接用干法刻蝕完全去除氧化硅會損傷襯底硅，導致最終形成的Salicide電阻偏高。而濕法刻蝕是利用化學反應去除氧化硅，不存在物理轟擊，所以不會損傷襯底。但是干法刻蝕是各向異性刻蝕，它的刻蝕方向是垂直向下，它能很好地控制尺寸，而濕法刻蝕是各向同性刻蝕，濕法刻蝕橫向刻蝕比較嚴重，不能控制刻蝕的方向，最終刻蝕得到的尺寸會與設計的圖形存在偏差，另外橫向刻蝕還會滲透到柵氧里面導致漏電，器件失效。所以SAB刻蝕步驟需要干法刻蝕和濕法刻蝕結合。
1.5 SAB和Salicide工藝技術的工程應用
SAB和Salicide工藝技術一般用在深亞微米及其以下的工藝中，為了更好的理解SAB和Salicide工藝技術，下面以納米級工藝形成ESD器件和Non-Salicide器件為例介紹它們的工程應用。
a)選取已經形成重?fù)诫s源漏有源區的工藝流程為起點。如圖3-110所示，是形成重?fù)诫s源漏有源區的剖面圖。
圖3-110 形成重?fù)诫s源漏有源區的剖面圖
b)淀積SAB。利用PECVD淀積一層SiO2，目的是形成SiO2覆蓋在不需要形成金屬硅化物（Salicide）的有源區和多晶硅表面，防止它們形成Salicide。如圖3-111所示，是淀積SiO2的剖面圖。
圖3-111淀積SiO2的剖面圖

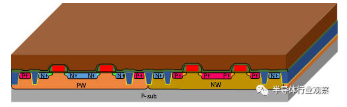

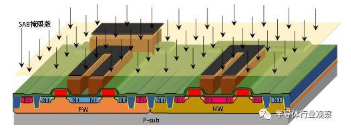

c)SAB光刻處理。通過微影技術將SAB掩膜版上的圖形轉移到晶圓上，形成SAB的光刻膠圖案，非SAB區域上保留光刻膠。如圖3-112所示，是涂光刻膠的剖面圖。如圖3-113所示，是SAB光刻的剖面圖。
圖3-112涂光刻膠的剖面圖
圖3-113 SAB光刻的剖面圖

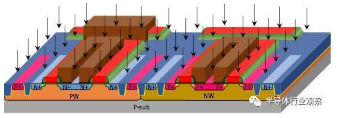

d)SAB刻蝕處理。干法刻蝕和濕法刻蝕結合，把沒有被光刻膠覆蓋的SiO2清除，裸露出需要形成Salicide的有源區和多晶硅，為下一步形成Salicide做準備。如圖3-114所示，是SAB刻蝕的剖面圖。
圖3-114 SAB刻蝕的剖面圖
e)去除光刻膠。利用干法刻蝕和濕法刻蝕去除光刻膠。如圖3-115所示，是去除光刻膠的剖面圖。
圖3-115去除光刻膠的剖面圖
f)清洗自然氧化層。利用化學溶液NH4OH和HF清除自然氧化層，因為后面一道工藝是淀積NiPt，把硅表面的氧化物清除的更干凈，使NiPt跟襯底硅和多晶硅的清潔表面接觸，更易的形成金屬硅化物，所以淀積NiPt前再過一道酸槽清除自然氧化層。
g)淀積NiPt和TiN。利用PVD濺射工藝淀積一層厚度約100?的NiPt和厚度約250?的TiN，TiN的作用是防止NiPt在RTA階段流動導致金屬硅化物厚度不一，電阻值局部不均勻。如圖3-116所示，是淀積NiPt和TiN的剖面圖。
圖3-116淀積NiPt和TiN的剖面圖
h)第一步Salicide RTA1。在高溫約200~300℃的環境下，通入N2使NiPt與有源區和多晶硅反應生成高阻的金屬硅化物Ni2PtSi。
i)NiPt和TiN 選擇性刻蝕。利用濕法刻蝕清除TiN和沒有與硅反應的NiPt，防止它們橋連造成電路短路。如圖3-117所示，是選擇性刻蝕的剖面圖。
圖3-117選擇性刻蝕的剖面圖
j)第二步Salicide RTA2。在高溫約400~450℃的環境下，通入N2把高阻態的Ni2PtSi轉化為低阻態的NiPtSi2。
